前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀调节器为机械性全部式调节器，其构建如图提示提示。I号喷油阀调节器首要由推动件、飞球、调节板弹簧、传动系统局部和调控局部等主成。I号喷油阀调节器的推动件为体现了60°。锥面的推动盘。在推动盘的外侧有七个沿径向的半椭圆形带槽。推动盘压紧在推动轴套上而和他串成成一体，最后能够 半圆键和拉紧螺母使其和喷油阀的凸轮轴轴连通。

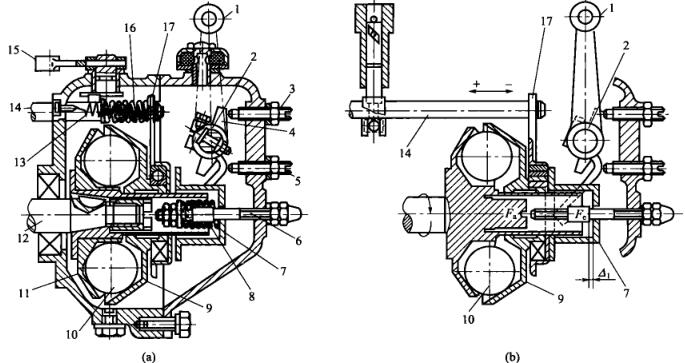

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个内径为25.4mm的飞球放于win7win7驱动器盘的凹槽里，随win7win7驱动器盘来旋转视频。飞球另侧为与中轴线成45°锥面的转矩盘，转矩盘滑套在win7win7驱动器轴套上。事情时飞球的抽滤力用在转矩盘上，其轴上分力Fa.将使转矩盘沿轴上走动。粉色套装在转矩盘.上的走动轴承套和机械转动板也跟着走动。机械转动板上方套在提供的油螺杆上，那么提供的油螺杆也跟着走动，若想变换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
